аппарат-Optim 778

[МЕХ]

её можно и до 80 Вт раскрутить (без паяльника)
а с паяльником и чувствительность приёмника поправить

[Спайдер]

Народ, у кого есть подробная инструкция?! можно мне ее попросить на мыло: Spider1984@list.ru

МЕХ, давай колись как ты ее до 80-и раскрыл)))

[МЕХ]

в нете есть описание
если снять крыжку там есть три регулятора вот один из них это мощность на FM
а паяльником что нужно сделать в нете не найдёш - для ентого мастер нужен хороший
на АМ мощу увеличивать более 20 смысла нет - после 20 начинаются искажения модуляции.

[Deemon]

Вот здесь можно посмотреть как мощность увеличивать:http://forum.ci-bi.ru/viewtopic.php?f=4&t=9422&start=30

[Спайдер]

спасибо ребят, будем изучать и смотреть)))

[Тимоха]

хде брали? у мну сдохла!

[Deemon]

Я брал в Омске Вива-телеком.

[МЕХ]

хде брали? у мну сдохла!

хде брали? у мну сдохла!

и как ты умудрился спалить?????????

[dan4757]

Вышли мне подробную инструкцию пожалуйста

[Скорпион]

МЕХ, сдохла у Тимохи не Оптим, а другая. Тимоха расскажи как сдохла

[jam44]

Добрый день, скиньте мне тоже полную инструкцию. Уж очень хочется во всем разобраться. jam44@mail.ru

[Рыбак]

Кто-нить скиньте полную (подробную ) инструкцию для Оптим-778 на
vit-pugac1973@yandex.ru

[London]

В свободный доступ для всех, пожалуйста.

[Deemon]

В свободный доступ для всех, пожалуйста.

Вот, что интересно у мена на рацейки обозначение кнопок совсем другое.

[leostepanov2011]

А есть люди которые подскажут про распиновку USB разъёма, втыкаемого в рацию для программирования. Суть вот в чём: есть у меня шнур для диагностики газового ЭБУ Digitronik DGI марка кабеля DR-73 на выходе фишка в ней 4 конца сидят +12 ; data+ ; data - ; GND
Я тут на досуге вот чего подумал, что если подпаять к этим проводам USB разъём подходящий вот только к каким пинам подпаиваться? Кстати сказать драйвер с сайта OPTIM точь в точь как на мой шнур собраны они как я понял на одной микросхеме PL2303.
Если может быть кто нибудь видел подобное или есть ссылки на какие нибудь самоделки помогите пожалуйста а то земноводное душит покупать шнур OPTIMовский
Да и перелопатил уже куеву тучу профильных форумов ничего сам найти не смог по USB разъёму рации OPTIM

[Рыжий]

+12

точно? или там программатор \ диагност свой?

[leostepanov2011]

Да, посредством шнура через прогу специальную корректируются параметры газового впрыска, обогащение температурная коррекция и т д. снимаются данные с различных датчиков и обрабатываются своим контроллером.
Протокол обмена данными один и тот же для OPTIM 778 и моего DIGITRONIC DR 73

Добавлено спустя 4 минуты 3 секунды:
МОЖЕТ УЖЕ ВСКРЫТЬ ДА ВЫЗВОНИТЬ ПОПРОБОВАТЬ ... СХЕМУ УЖЕ СКАЧАЛ ТОЛЬКО СМОТРЮ В КНИГУ ВИЖУ ...

Добавлено спустя 4 минуты 17 секунд:
Вечером щёлкну на фотик выложу если интересно

[artemkrs78]

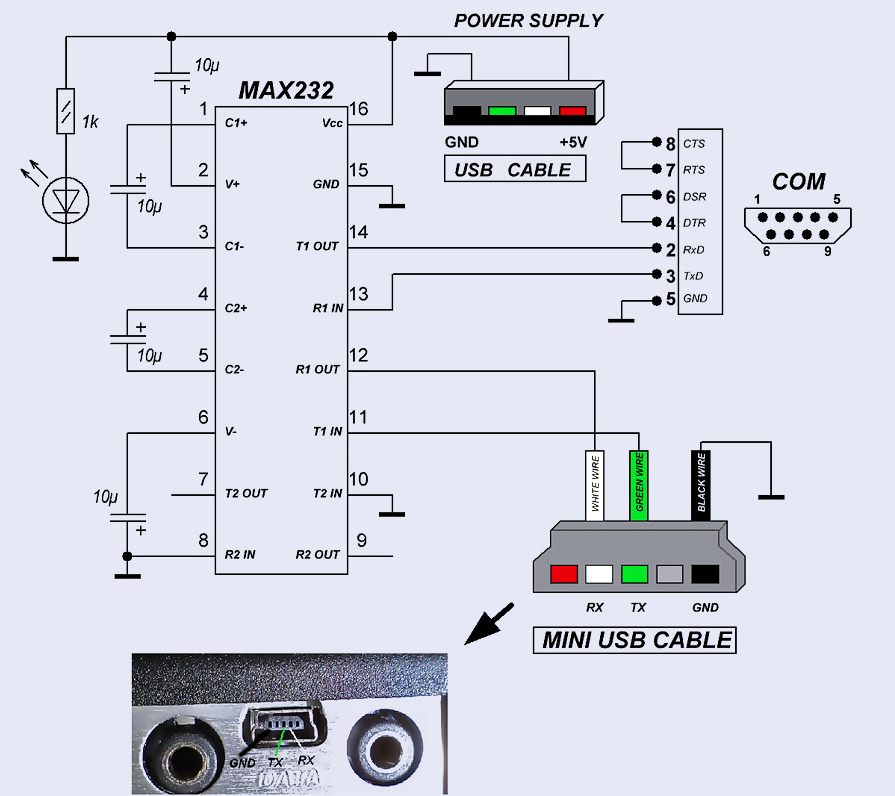

Распайка заднего разьема Оптим-778

[533-гранит]

Похоже надо собирать переходник, который на твоей картинке. От компа выход USB, потом переходник типа USB-COM RS232, а к нему уже то что на картинке. И еще один отдельный USB от компа для запитки схемы +5V (говорят что может не хватить одного USB, для питания двух схем)

[leostepanov2011]

Спасибо ВАМ ОГРОМНОЕ!!! На днях спаяю отпишу о результатах ))) А ссылку на источник можно где нашли ?
