Про изготовление кронштейнов

[АвтоПилот]

а толщина люминия какая?

Брал простой равнополочный алюминиевый уголок в полкой в 50 мм. Этого достаточно, чтобы подогнать и отпилить лишнее. Толщина полки уголка - это справочный материал. Как правило, при обозначении размеров уголка указываются его длина и ширина полок. Справочный материал тут: http://skmash.ru/str86.php Берёшь полку больше и, соответственно, толщина будет больше. Закон механики никто не отменял. ))

Добавлено спустя 4 минуты 38 секунд:

Автопилот, спасибо за фото установки антенны. Еще бы посмотреть, куда станцию у себя воткнул. Я не могу удобное для себя место размещения определить...

Станцию прикрутил сюда:

[Boroda]

Не дыра, а отверстие и не 12-16 мм, а всего 6.

Сразу нет. Антенна собрана неправильно. Снизу в отверстие ещё цанга должна вставляться, а не только болт с контактной втулкой.

[АвтоПилот]

Какая ещё цанга? Всё, что было в комплекте с антенной я установил. Латунная цанга есть, но она внутри антенны находится. Фот фото: http://www.viva-telecom.ru/images/LEMM/at-2001_7.jpg Втулка пластиковая как тут: http://daniloffaleks.users.photofile.ru ... 863825.jpg

[Boroda]

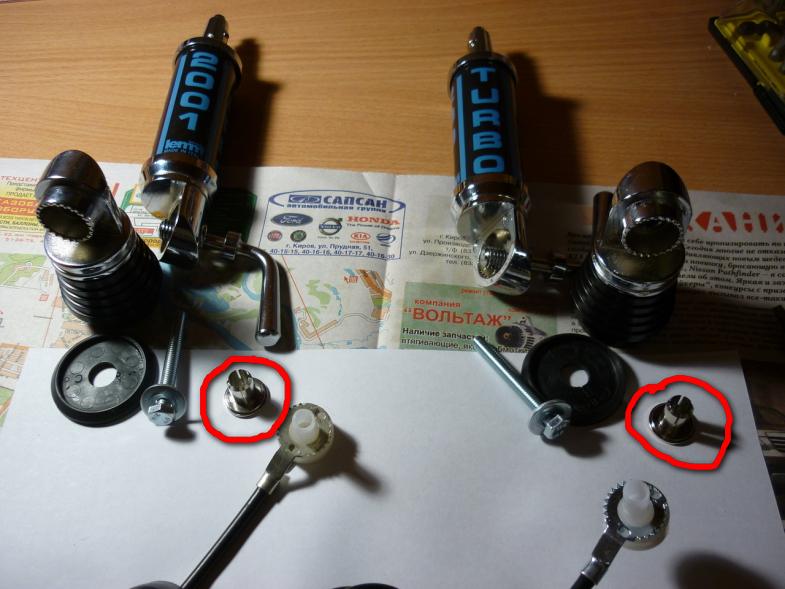

То, что отмечено красным, должно вставляться в кронштейн снизу. Потом пластиковая втулка с контактами, потом болт с шайбой.

Цанга выделена красным

Диаметр у цанги как раз где-то 12мм.

[Миротворец]

сам видел. Доктор всем именно так ставит.

[АвтоПилот]

Именно так я и установил.

Сразу нет. Антенна собрана неправильно. Снизу в отверстие ещё цанга должна вставляться, а не только болт с контактной втулкой.

Не пойму, с чего ты взял, что цанга не установлена? Разве на моих фотках под резиновым колпачком видно как всё установлено? Как был собран комплект в упаковке, так я его и установил, а цанга ближе к катушке и, соответственно, над уголком находится, Болт с шайбой под уголком как изображено тут: http://img-fotki.yandex.ru/get/5808/ros ... 80520c67_L

[533-гранит]

.....он еще и вредный гоните его в тему про МОИ УСТАНОВКИ тут про кронштейны всего пара слов

[Pooh Lee]

Не пойму, с чего ты взял, что цанга не установлена?

С размера дырки мы все взяли))))
а он с диаметра отверстия.

[АвтоПилот]

Капец, ералаш!

[Моряк]

если все правильно устанавливать, то диаметр в кронштейне должен быть 12 мм для турбы, если он у тебя 6 мм всего, то собрано не правильно )), вот от сюда и выводы ))

[Boroda]

Как был собран комплект в упаковке, так я его и установил, а цанга ближе к катушке и, соответственно, над уголком находится

Ещё раз говорю. Цанга должна вставляться СНИЗУ кронштейна. Из-под уголка-кронштейна. Отверстие на 12 в кронштейне. В него снизу вверх вставляешь цангу.

[АвтоПилот]

если все правильно устанавливать, то диаметр в кронштейне должен быть 12 мм для турбы, если он у тебя 6 мм всего, то собрано не правильно )), вот от сюда и выводы ))

Про 6 мм я имел ввиду два болта, которые соединяют два уголка. Конечно ещё сегодня разберу всю конструкцию и гляну, но вроде всё как надо установлено и главное - работает.

[Boroda]

Ты ж сам написал, что цанга стоит ближе к катушке. Это во-первых силовой элемент, во-вторых - контактный. Она должна проходить сквозь кронштейн/крышу

[Доктор]

Не дыра, а отверстие и не 12-16 мм, а всего 6

Диаметр у цанги как раз где-то 12мм.

диаметр в кронштейне должен быть 12 мм для турбы

Немного внесу ясности...
под Лемм 2001 турбо сверлится отверстие 10.5 мм. Я сверлю 10-кой, но потом немного разрабатываю наклоном сверла, для того, что бы цанга входила в отверстие свободно, а не с натягом, что обеспечивает работу цанги не зажимая её.

12,5 мм отверстие нужно под антены Сирио (Перформер 5000, Мегаватт 4000).

Цанга ставится всегда снизу-вверх.

[АвтоПилот]

Я всё понял. Спасибо, Доктор! Написал всё сразу и подробно. Буду стараться меньше всего выкладывать на форум, т. к. новичок ещё в подобных делах, а меня некоторые выставили нехорошим словом (метафорически). В споре, между прочим, истина рождается. Вот она и родилась...

[Boroda]

Добавлено спустя 2 минуты 44 секунды:
Я мож, конечно, не так выражовывался - но даже в мыслях не было. Извини. Вроде сразу конкретно написал.

[Доктор]

Буду стараться меньше всего выкладывать на форум, т. к. новичок ещё в подобных делах

Совершенно напарсно... так как может быть другой новичок буделать такие же ошибки, а нам не придётся в очередной раз (а это происходит с завидной регулярностью) объяснять, убеждать что и как сделать лучше и правильнее. Так что считаю твои выводы не совсем правильными.

[АвтоПилот]

Добавлено спустя 2 минуты 44 секунды:
Я мож, конечно, не так выражовывался - но даже в мыслях не было. Извини. Вроде сразу конкретно написал.

Ладно, замяли! Просто не так друг друга поняли. Я электрик (технарь), а не связист.

[skipper]

Совершенно напарсно... так как может быть другой новичок буделать такие же ошибки, а нам не придётся в очередной раз (а это происходит с завидной регулярностью) объяснять, убеждать что и как сделать лучше и правильнее.

а мож сделать Фак по установке антенн?

Вопрос к Максу 703 ... мож еще тогда вики движок прикрутить?

[Доктор]

а мож сделать Фак по установке антенн?

инициатива бывает наказуема! С радостью приму все предложения и пожелания!
