Sirio 5000 performer на Камри 91 года

[Бендер]

Приветствую всех уважаемых посетителей!
Миниотчет об установке врезной антенны на автомобиль Камри в кузове SV33 1991 года.
Прежде чем врезать антенну долго колебался и мучался сверлить или не сверлить крышу, да пробовал сделать кронштейн, советовался об этом тут на форуме, но после покупки антенны определился и решил - все-таки врезать - самый лучший вариант со всех сторон :)
Вся работа заняла чуть больше 3-х часов. Делал один, в гараже. Последовательность была примерно такая:

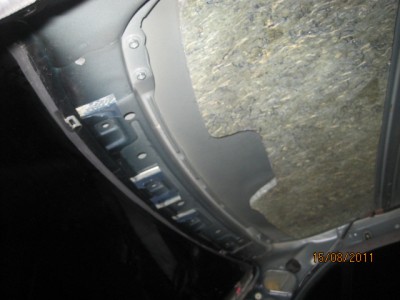

1. Разобрал немного салон, чтобы добраться до обшивки крыши, снял саму обшивку и принялся осматривать место установки. Решил врезать как делает большинство - в заднюю часть крыши, т.к. в случае продажи авто, антенна будет демонтирована, а на место имеющегося отверстия будет поставлена декоративная антенна как у многих современных моделей автомобилей.

2. При помощи метра вымерял и разметил середину крыши и место сверления. Далее просверлил отверстие нужного диаметра и насадкой на дрель как следует зачистил место посадки пластины - усилителя жесткости.

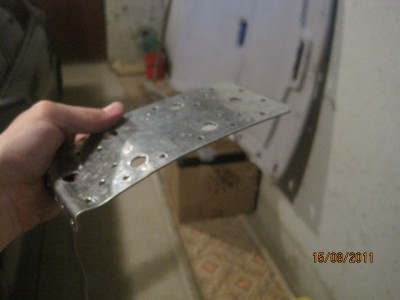

3. Далее принялся за формирование формы пластины, повторяющей крышу. При помощи молотка и наковальни, достаточно быстро удалось предать ей нужную форму.

4. Снова насадкой на дрель зачищаем пластину в месте примыкания ее к кузову. Смазываем зачищенные места литолом и заклепками присобачиваем пластину к ребру жесткости.

5. Далее все самое простое. Припаиваем кабель, обмазываем уплотнительную резинку антенны черным герметиком и собираем всю конструкцию. Почти все. Остается все как следует затянуть, и в обратной последовательности собрать салон. Собирается салон довольно быстро. Ну и, через 3 часа антенна на своем положенном месте.

Если будут какие-то вопросы, с удовольствием отвечу.

[Дмитрий842]

а самое главное забыл!!!! как прием и передача?

[Бендер]

а самое главное забыл!!!! как прием и передача?

Да сегодня уже поздно, темно, решил пока помоюсь пока туда сюда, отложил удовольствие на завтра. Утром протестирую пока на работу поеду. Да и прежде чем активно вываливаться в эфир, надо бы КСВ померять и подстроить. Завтра приборчик дадут - отстрою антеннку - отпишусь. Но надеюсь что не разочаруюсь :)

[Бендер]

Сегодня проверили связь - все замечательно! Прирост значительный! ДОволен как стадо удавов! Осталось отстроить антеннку и проект можно считать завершенным! :)

[rmir]

быстро так то ;) хоп и просверлил, обычно многие к этому по полгода или даже больше идут ;) я так и не просверлил.

[Titan]

Молодцом ! Респект ! за дырку, за отчет !

[533-гранит]

Товарищи надо утвердить орден ЗА СМЕЛОСТЬ или "ВАНДАЛИЗМ"

[Max703]

все-таки врезать - самый лучший вариант со всех сторон :)

Это - ДА!!!
Просто при установке на кронштейн антенна Сирио 5000 работала, но с сопротивлением в 28 Ом Соответственно был высокий КСВ. При Установке в крышу авто, сопративление антенны поменялось и стало 48 Ом......
Так что врезать в крышу очень даже правильное решение!!!

[Бендер]

Мужики, спасибо вам всем и за советы и за поддержку, без нее, наверное не решился бы :)
Так что я с вами!
Проделанной работой сам очень доволен!!! Результатами тоже!!! Пробовал сегодня утром прокатиться в сторону гораэропорта - всех замечательно слышно! Кого-то напрямую и через репку, когото через репку, но качество приема значительно возрасло!!!
Кстати, надо еще парой фоток дополнить установку самой рации. При установке, к сожалению, фотки не делал, но место установки показать хочу, мож кому пригодится. Правда в эту же ветку, наверное не получится. что-то мне форум сказал что снимков можно прилепить только 5 штук :( Или это только в одно сообщение?

[Boroda]

что-то мне форум сказал что снимков можно прилепить только 5 штук :( Или это только в одно сообщение?

Да, на одно сообщение. Можно ещё в галерею закинуть, а уже оттуда вставлять (не помню, есть ли ограничения на IMG со стороны)

[Бешенный BUSик]

Ура!В нашем полку прибыло!

[Бендер]

Сегодня при заезде в гараж пришла мысль по поводу складывания антенны. как видно с фоток, антенку складываю вперед. при этом вибратор висит над крышей и при движении по боксу удочка раскачивается. Придмал взять губку для мытья посуды, посередине прорезал ножницами желобок в середине губки. Буду при складывании антенны укладывать удочку в передней части крыши на эту губку в прорезанный желобок. Получаем мягкую посадку для удочки и исключаем возможность царапанья крыши удочкой :) Завтра утром сфоткаю как получилось. Видел где-то на форумах, берут застежку от переносной рулетки и фиксируют удочку ей, но это в случае наличия лыж на крыше, а когда крыша голая можно пользоваться губкой :)

Кстати, антеннку сегодня отстроил. Удалось вывести КСВ на 1,1 - считаю что это идеальный показатель, даже если принять во внимание возможную погрешность прибора :)

[Boroda]

Я в желоб водостока магнит из жёсткого диска прилепил. Скочем обернул. При складывании хлыст клеится к магниту.

[533-гранит]

Ага ага и на хлыст иногда термоусадку натягивают

[Бендер]

Вот как и обещал фотки антеннки в сложенном состоянии с губкой на крыше :)

[Max703]

А губка постоянно на крыше? или только когда антенна складывается?

[rmir]

губка вклеена намертво ;)

[Бендер]

А губка постоянно на крыше? или только когда антенна складывается?

Данеее... только когда складываю антеннку, достаю губку из салона и подкладываю. Она за счет своей струкруты по крыше не ерзает. К тому же это используется при въезде в гаражные боксы, а там скорость движения ничтожно мала.

Потом поднял антену, губку снова в кармашек в двери и покатил себе дальше :)

[Max703]

А губка постоянно на крыше? или только когда антенна складывается?

Данеее... только когда складываю антеннку, достаю губку из салона и подкладываю. Она за счет своей струкруты по крыше не ерзает. К тому же это используется при въезде в гаражные боксы, а там скорость движения ничтожно мала.

Потом поднял антену, губку снова в кармашек в двери и покатил себе дальше :)

Успокоил!!! :

[Доктор]

я как всегда опоздал?
