Согласующее устройство

[Баламут]

На 1.7 мгц конденсатор на землю от верхнего конца катушки)

[533-гранит]

для ясности: тогда нижний конец катушки куды?

[Max703]

Говорят вот только что вакуумные КПЕ не предназначены для постоянного вращения "туда-сюда!"

Гарантируется 5000 циклов перестройки от минимальной до максимальной ёмкости.
Этого достаточно.

Спасибо! Я было уже расстроился! хотя при попадании воздуха они будут держать около 500 Вольт! Для 200 Вт достаточно!

[Sedoi]

Спасибо! Я было уже расстроился! хотя при попадании воздуха они будут держать около 500 Вольт! Для 200 Вт достаточно!

Разработанные и сделанные для "военки" - будут работать в мирное время, раз в 10 дольше гарантированных сроков. Эт не Китай, где всё наоборот.

[Баламут]

Погонял СУ...согласует по ксв стремно, видно что емкости выходного КПЕ не хватает. А по отдаваемой мощности, причем при ксв 2 ват на 25 вырастает по ватметру???( у меня мах 30... при таком согласовании кажет в пиках 60)??

[533-гранит]

Попробуй перевернуть вход на вых может второй кондер побогаче!

[Max703]

видно что емкости выходного КПЕ не хватает

Какая емкость???

[Баламут]

видно что емкости выходного КПЕ не хватает

Какая емкость???

Может 40 или 50..думаю через галетник подключать последовательно емкости а им подгонять... а вход на выход по этой схеме?????? попробовать конечно можно...вечером попробую)))))
Но сам факт увеличение отдаваемой мощности меня сильно озадачил...на диполе у меня почти 1 ксв была..в пиках больше 30 ват не было...

[533-гранит]

Странные люди - моща растет они не рады - это же СУ!

[Max703]

У меня 2 КПЕ по 250 пик..... Должно хватить!
Блин ручки еще надо на них найти диэлектрические а то током убьет!!!!

[533-гранит]

Убить врядли питание то 12 на трансивере, а вот ВЧ поджарить может, ну или молния если залетит в антенну и то если ротор будет подключен не к катушке!

[Max703]

а вот ВЧ поджарить может

Я и так про него!

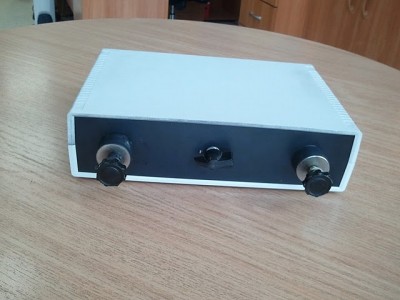

У меня что то вроде такого получается...

[Баламут]

а вот ВЧ поджарить может

Я и так про него!
У меня что то вроде такого получается...

А коробочка из под чего???

[Max703]

а вот ВЧ поджарить может

Я и так про него!
У меня что то вроде такого получается...

А коробочка из под чего???

Купил в радиоле за 400 руб

[Баламут]

Купил в радиоле за 400 руб

понятно) а у меня лучше ни чего не вышло поэтому займусь эстэтикой на этом аппарате.... и буду искать хорошие кпе для следующего)))))))

[533-гранит]

Кто нибудь бы напомнил 533-ГРАНИТУ про кондишены фотку вам показать как в старину их делали - может вы сами их изготовите, а то искать долго придется и все равно дорого. В гараже он лежит забываю принесть.

[Баламут]

Просветите спецы. Если я поменяю размеры контура и провода в сторону увеличения, оставляя при этом характеристики в мгн в тех же параметрах...чем это грозит?????

[Max703]

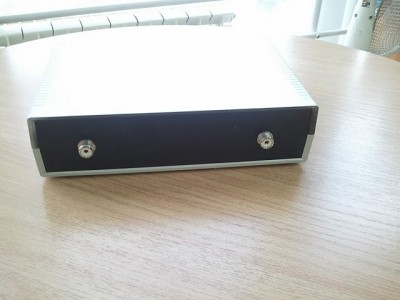

Закончил свой девайс ..... Будем теперь пробовать!!!

[533-гранит]

Выглядит - аж СТРАШНО!

[Max703]

Выглядит - аж СТРАШНО!

Почему???
