Стационарная мачта

[Max703]

Я полезу!)) И высота мне нужна 14 м.

[533-гранит]

Замени на трубу 14-16мм стенка 2-2.5, примерно такие как раз есть водопроводные. Что бы легче "бороться" с ними при сварке - лучше взять квадратный профиль 15х15, но он зараза дороже стоит. По прочности цельный пруток d=14мм равен трубе из того же материала d=16мм с толщиной стенки 2-2.5мм. Вот можешь "потренироваться", пруток имитируем вводя толщину стенки 6.5мм при диаметре 14мм. Длину берем 500мм, задаем размеры и "подгоняем" силу с таким расчетом, что бы вплотную приблизиться к пределу прочности материала. Одним глазом можно посматривать сколько лишнего веса набегает по сравнению с трубой 16х2.5 http://parusa.narod.ru/work/calc/izgib_1.htm (калькулятор на прочность при осевом давлении не могу найти, потерял )

Это просто расчет погонного веса трубы http://ntz-holding.ru/raschety/trubnyj-kalkulyator.html .

[Max703]

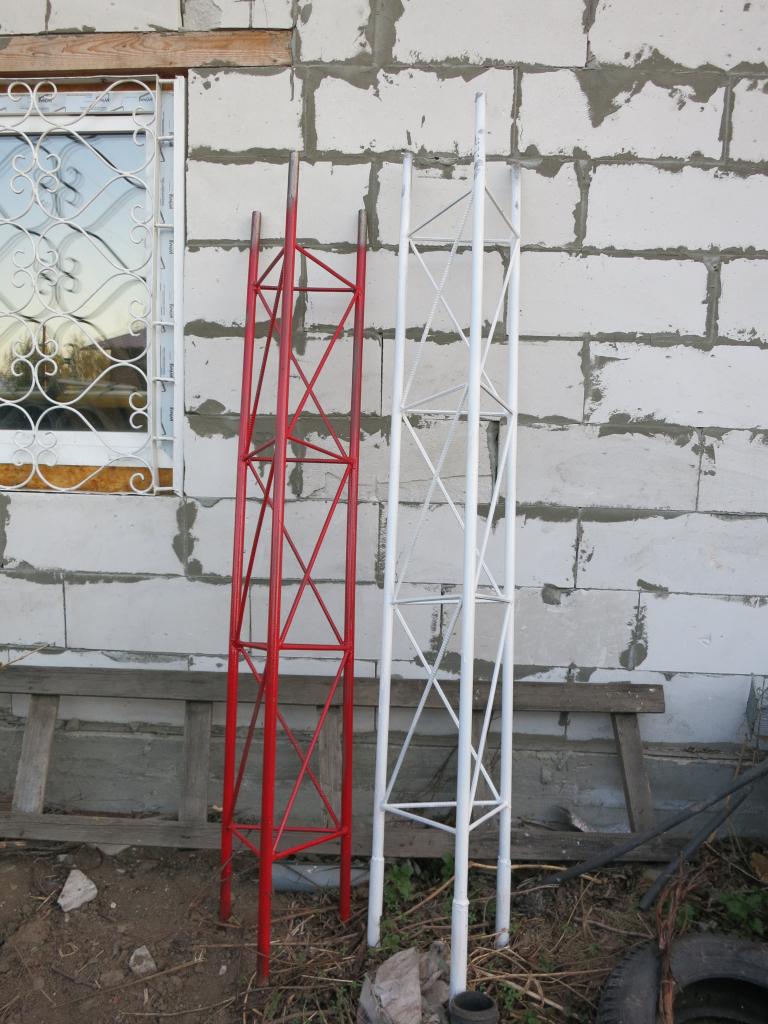

Приступил к изготовлению. Сделал 2 секции

[Max1811]

А "укосины"?

[Max703]

А "укосины"?

Ну а как без них))) И они есть.... Чуть позже))

[533-гранит]

А "укосины"?

А я думаю чёй-то Макса, на мачту №1, понесло сегодня. Он наверно укосины посмотреть захотел

[Max1811]

Не было меня там, она-бы упала.

[Max703]

Не было меня там, она-бы упала.

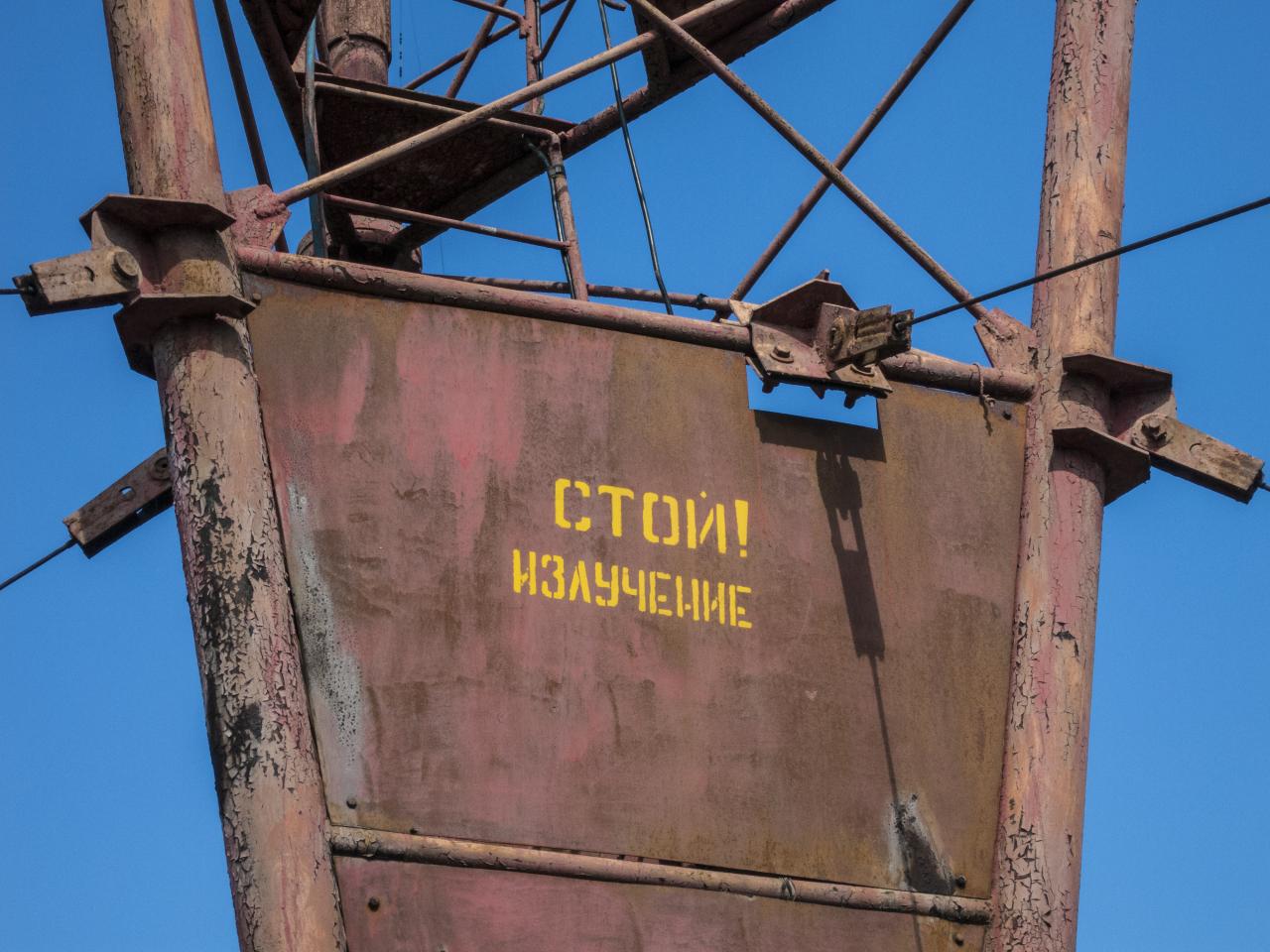

Мачта№1???

[533-гранит]

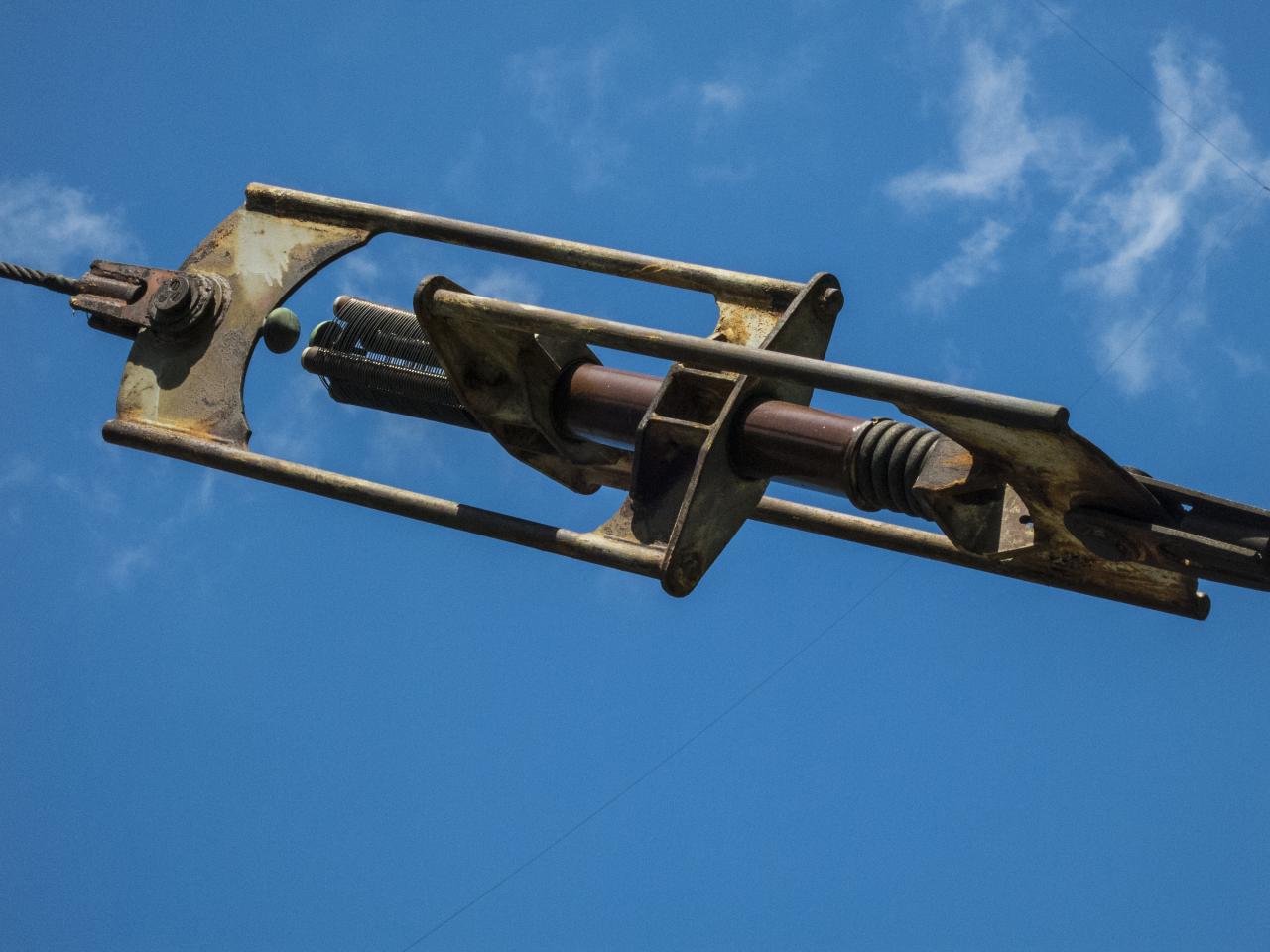

Тут масштаба не видно, проводочки на оттяжках по 25-30мм трос, так что Максим Николаич, висели бы вы на них аки букашка

[Max703]

Собрались тут флудеры.
Лучше скажите кто знает ... оттяжки под каким углами должны быть? как посчитать?

[533-гранит]

Не острее чем 30 градусов(т.е. больше 30) от вертикали, если смотреть от верхнего угла. Это для самого верхнего яруса. Нижние ярусы можно крепить в те же точки что и верхний ярус, а можно поближе к мачте, для экономии троса. Но тогда понадобятся новые "якоря". Но угол все равно должен быть более 30.

[Max703]

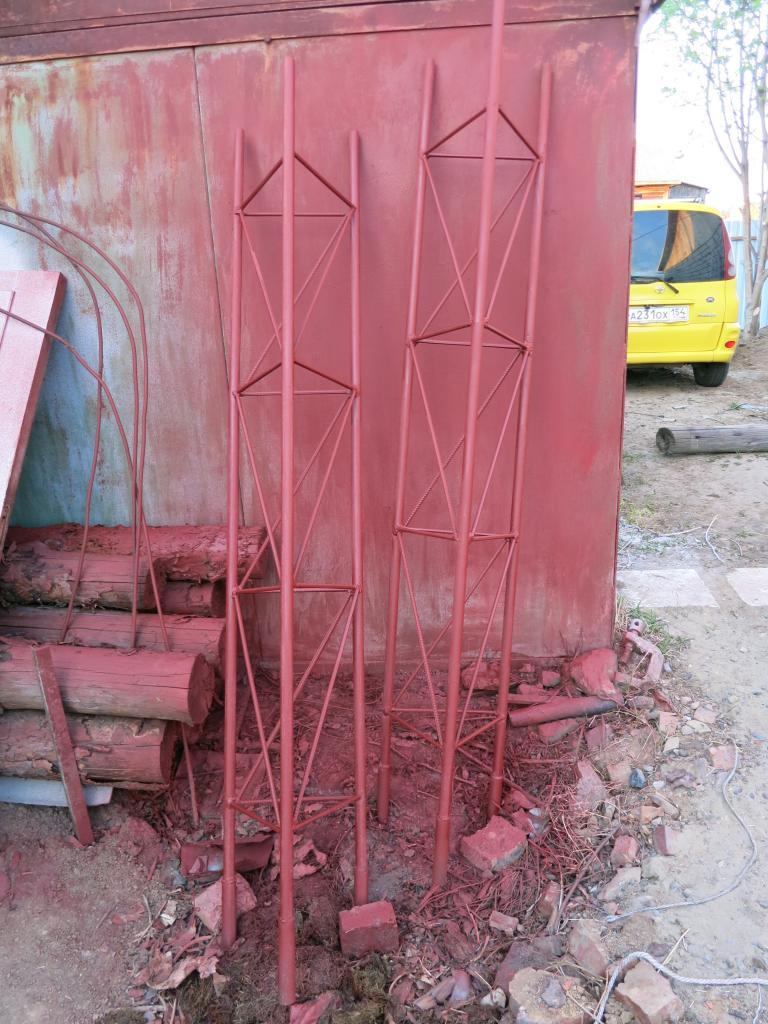

4 секции почти готовы

[Реалист]

Красивые.

[Max1811]

Розовые дрова - ВААЩЕ круть!!!!!

[Max703]

Розовые дрова - ВААЩЕ круть!!!!!

Дрова ага... они такие.
Теперь надо подумать о фундаменте для мачты...

[533-гранит]

Какой там фундамент для такой этажерки Пару поребриков хватит, основное внимание что бы "пятка" мачты не "поехала" в сторону. Ну и место, что бы от мороза не вспучивало. Иначе придется забуриваться в глубину.

[Max703]

А что с растяжками? Сколько ярусов и с какой высоты начинать.....

Добавлено спустя 6 минут 47 секунд:
И еще.... с местом установки беда...

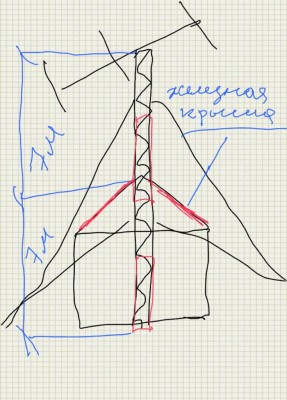

Хотелось поставить вплотную к дому, но там крыша железная... будет ли она мешать антенне??? Наверное да!
Антенна на 20/15 м диапазон

[533-гранит]

Если на стыках секций будут хорошие замки, то 2 ярусов для такой антенны хватит, но можно и 3.

[Max703]

Про крышу скажи ченить)))

[533-гранит]

А чё про неё говорить, железка есть железка Иногда помогает, иногда нет
