CAT + DATA для FT857d/ 897/ 817

[Max703]

Наверно надо с образцом на Ленина ехать.

Я там их и покупал! 8 пин есть, я их купил с запасом на всех, а вот 6 пин нету, будут через неделю

[Max703]

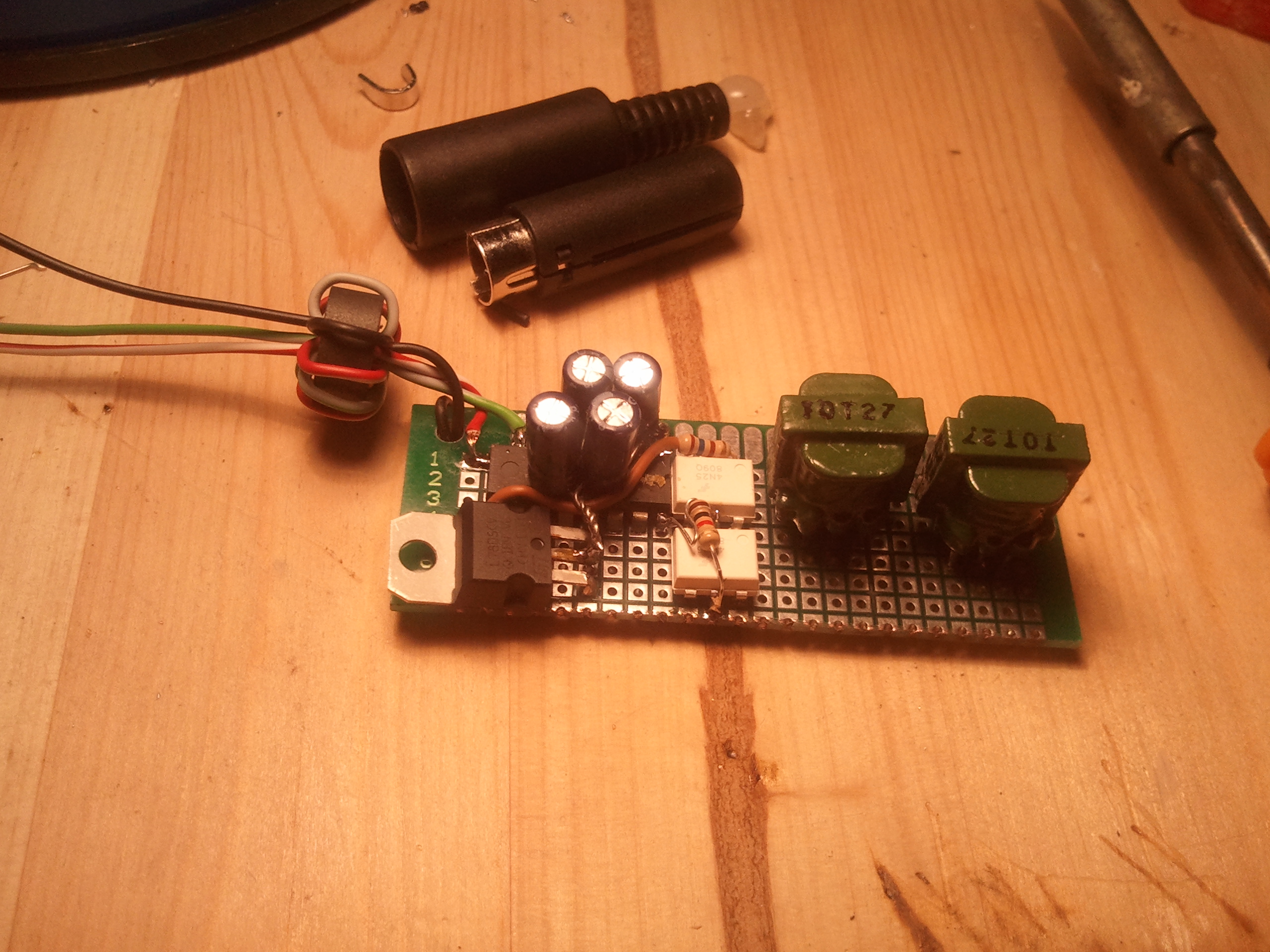

Вот для опытов паяю... :

[Бешенный BUSик]

МОЛОДЕЦ!

[Max703]

Свершилось!
Пересилил свою лень и наконец доделал интерфейс для FT857, сегодня вот сошла с конвейера новая модифицированная коробочка!

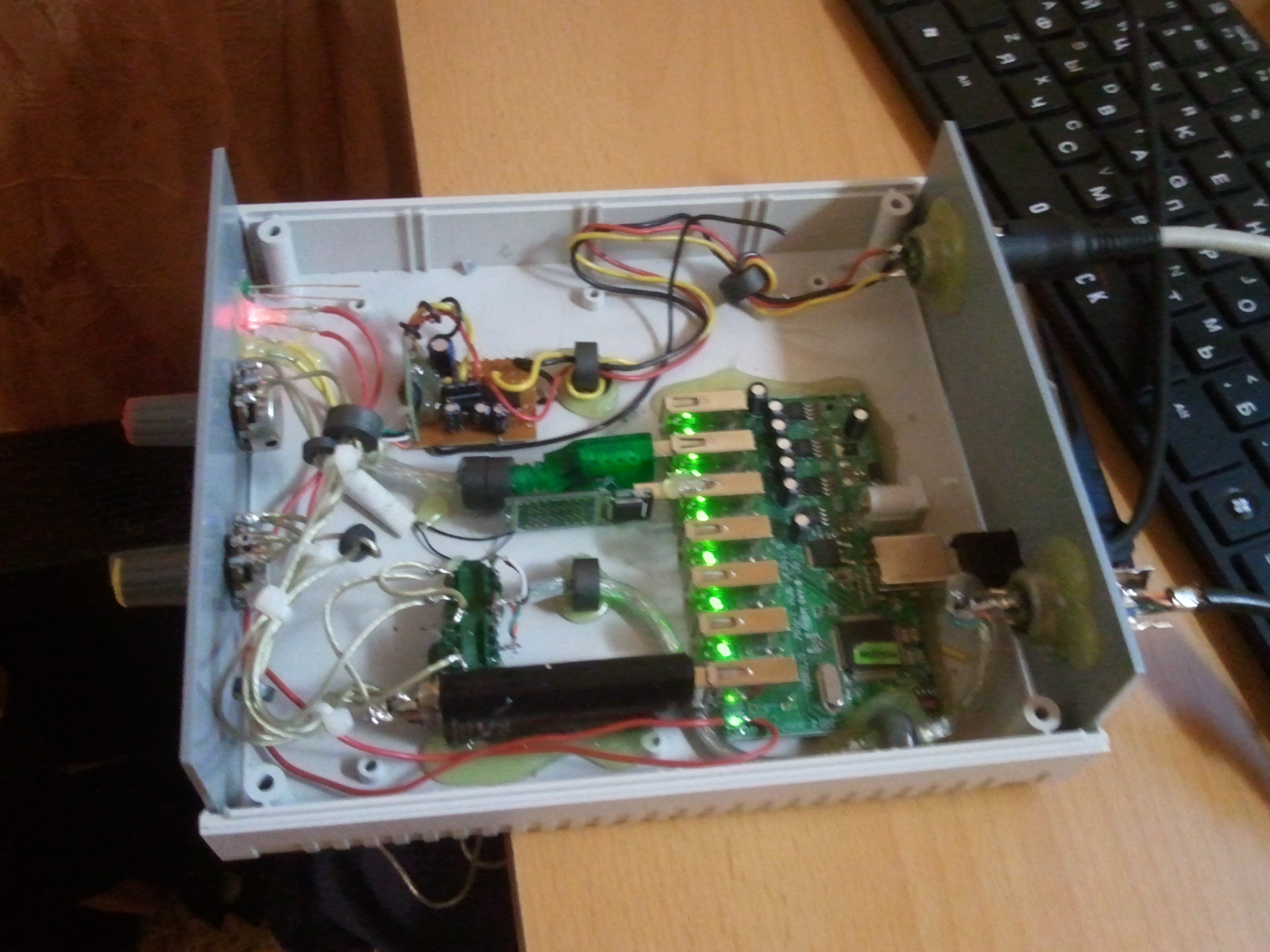

Решено было запихнуть в нее все по максимуму, дабы не болтались лишние провода! В итоге это чудо подключается к компу только по шине USB
Что внутри:
- USB хаб (с возможностью подключать внешние питание)
- USB Flesh 4 Gb (для возможности хранить драйвера, нужное ПО для работы с трансивером, ну и еще можно ченить залить)
- USB звуковая карта (для работы цифровыми видами связи)
- USB-> com (для подключения CAT системы, которая реализована на MAX232)
Из USB устройств все!
Для регулировки уровней по звуку, установил 2шт переменных резистора 10 кОм
Для развязки по звуку стоят 2 шт трансформатора ТОТ27
А так же много ферритовых колец на проводах.
Коробка прошла проверку, все работает исправно!

[Реалист]

Победил таки? Уважаю...

[Max703]

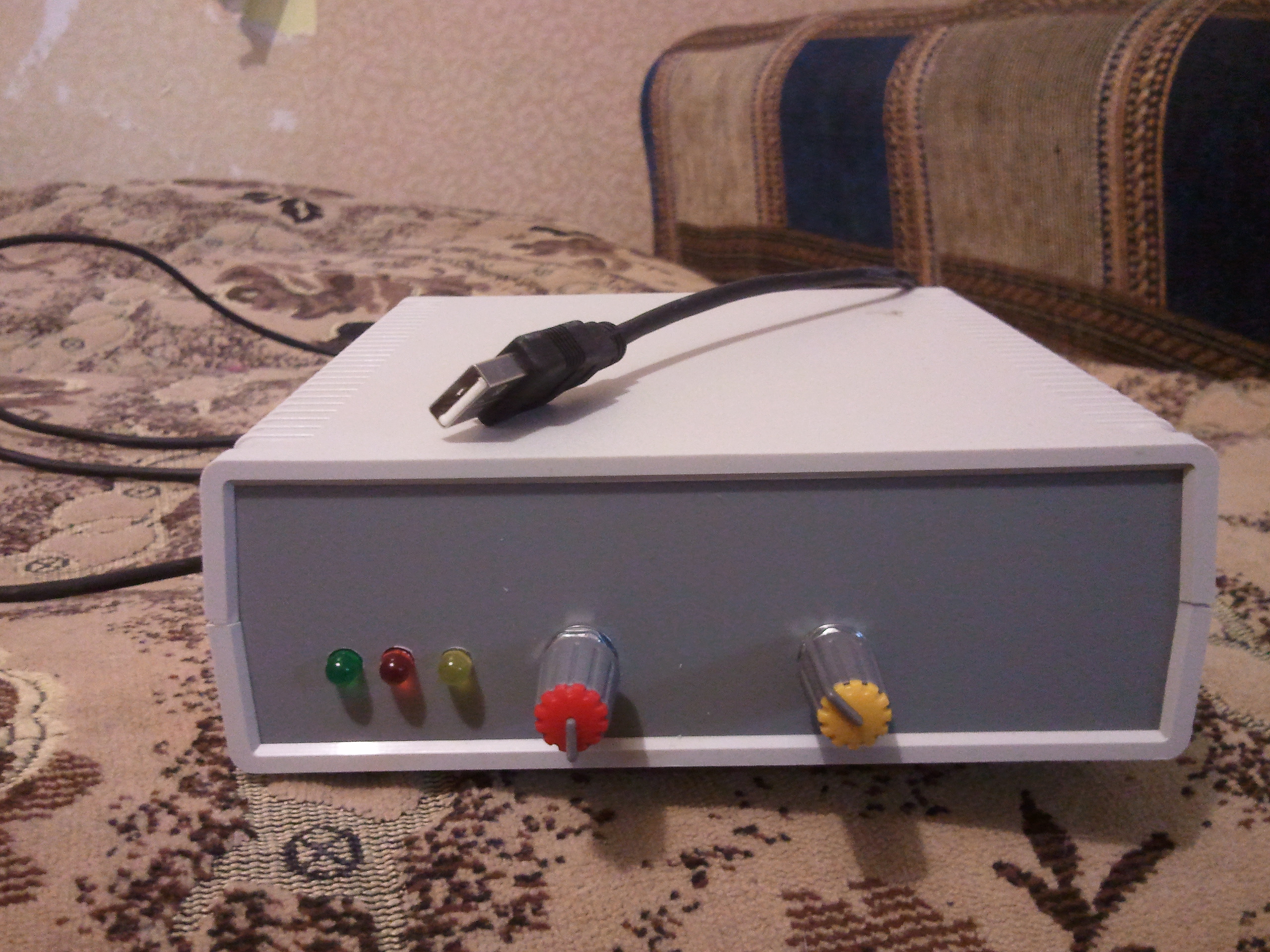

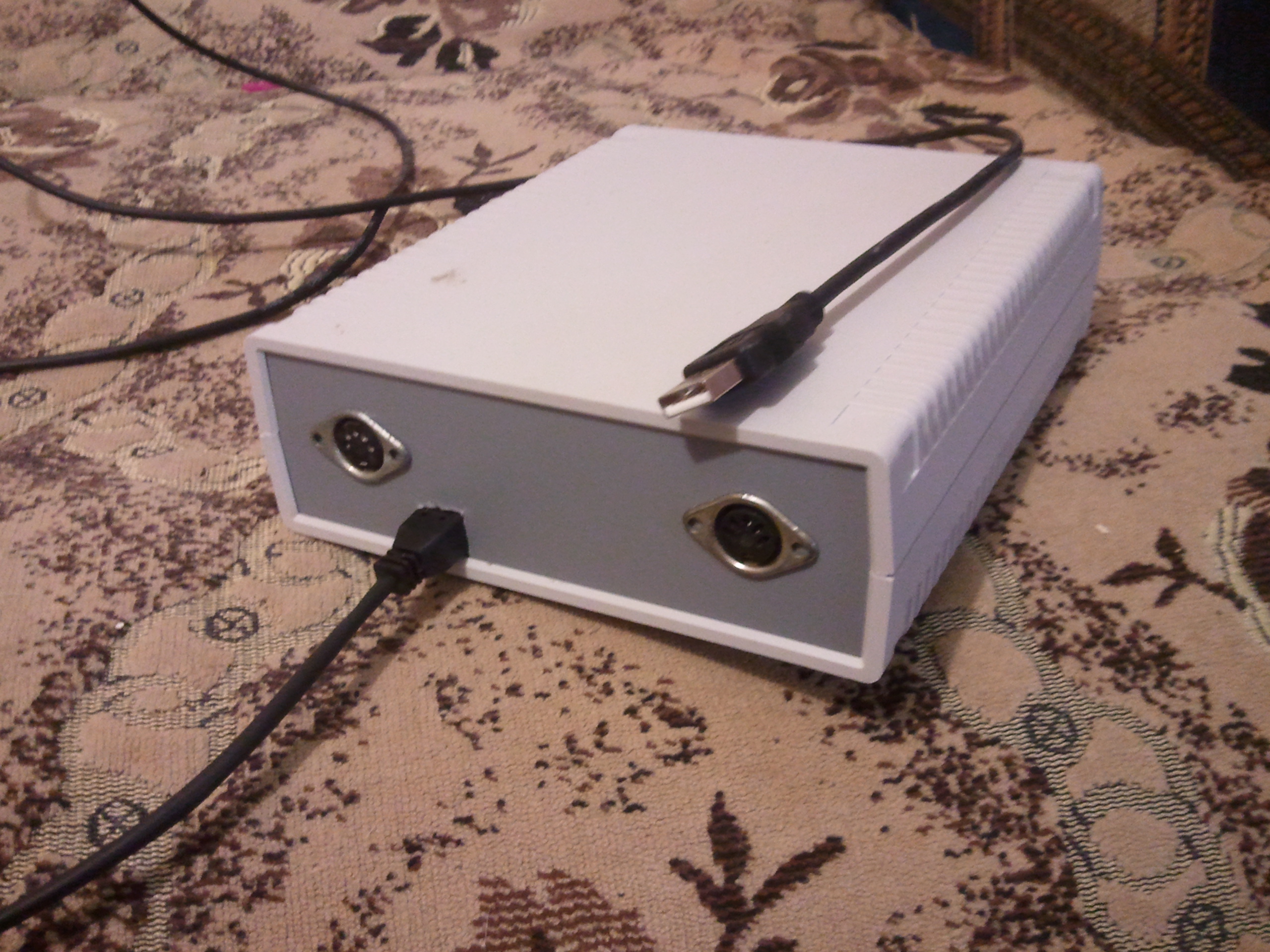

Порядок еще наведу в коробке и можно считать законченной конструкцией!!!!
Аааа... блин, чуть не забыл!!!! Надоть еще крутилки и разъемы подписать!

[533-гранит]

И не пИсать, а напечатать на пленке и наклеить. Читал про такой рецепт...печатается на прозрачной пленке, с таким расчетом чтоб изображение оказалось "по ту сторону стекла" и читалось как обычно. Затем вся эта красота клеится на двухсторонний скотч, если нужен белый фон - берется белый не прозрачный скотч, ну и так далее. Лишнее обрезается по контуру и клеишь скотч с картинкой на панель - табличка готова. Получается что видишь изображение под пленкой (которая защищает его от стирания) на белом фоне....Да. .. каку лазерну машиняку упустили, для таких то вещей!

[Titan]

принтер есть у меня печатает на самоклейке и ламинирует сразу же. Полоски 24 или 18 мм. Черное на белом или белое на черном.

[rmir]

Макс, ты молодец!!

[Max703]

принтер есть у меня печатает на самоклейке и ламинирует сразу же. Полоски 24 или 18 мм. Черное на белом или белое на черном.

Давай в пользование!)))

[Titan]

Не не не вариант ! с тебя тех задание, я тебе все принтану. Отдать никак юзается постоянно и всегда срочно срочно

[Max703]

На все провода приходящие к устройству пришлось нацепить ферритовые защелки! Без них, при выходе трансивера на передачу, комп с синим экраном перезагружался!
Как то так! Думаю вот еще хаб внутри коробки сменить....

[533-гранит]

Да на такие ХРЕНИ ваще надо фильтры ставить, типа дроссель-емкость по питанию и экранированные при этом. На сигнальные цепи с дросселями не шибко разбежишься, как и с блокировочными емкостями - с ними нать поаккуратнее...О! Кстати о бусах ...на Ленина в радиодеталях БУСИНКИ есть! ( ферритовые 30ВЧ, длинненькие и коротенькие с тоненькой дырочкой, м-а-а-ленькие )

[Max703]

ферритовые 30ВЧ, длинненькие и коротенькие с тоненькой дырочкой, м-а-а-ленькие

30ВЧ не многовато??? Надо 2000-3000 НМ

[533-гранит]

Да кто их знает, мож и 1000 есть. Прозвонил бы, девченки там сообразительные пока
