Автомобильные УКВ антенны (кто что пользует, плюсы и минусы)

[Прибой]

Тема именно про автомобильные УКВ ...
Только прошу приводить с характеристиками и, лучше всего, с фотографиями. Тему поднял, чтобы была возможность выбрать подходящую по характеристикам и спросить пользователей о впечатлениях.

Итак, как обычно начинаю с себя. Антенн у меня две.
1. ANLI AW-6 VHF
Frequency Range - 138-174 MHz (режется под диапазон или частоту)
Gain - 3.2 dBi
Max. Power Load - 100W
VSWR - < 1.5:1
Connector - PL-259
Wave Lenght - 5/8
Weight - 150g
Dimensions - 1330 mm


Купил, потому что усиление понравилось и исполнение - гибкая, то есть об кусты сломать сложнее. Хотя с усилением - можно бы и лучше. Использую на кронштейне как врезную. PL разъем дает возможность оперативно переставлять антенны.

[Прибой]

2. YAESU YHA-M10
Frequency Range - 144-146 MHz / 430-440 Mhz
Gain - 1 / 3 dBi
Max. Power Load - 60W
VSWR - <1.2:1
Connector - PL-259
Wave Lenght - ?
Weight - 80g
Dimensions - 500 mm


Ее использую как двухдиапазонную "коротышку" на каждый день. Из-за ее длины проблематично сломать - она вообще ни до чего не достает. Но усиление у нее конечно оставляет желать лучшего, особенно на VHF.

[rmir]

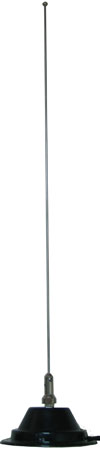

3. OPEK VH-1211
Диапазон рабочих частот: 136.0-180.0 МГц.
Электрическая длина: 1/4 l.
Максимальная подводимая мощность: 200 Вт.
Коэффициент усиления: 0 дБ.
Диаметр магнита: 89 мм.

стоит на багажнике, на приём доволен, на передачу не работаю, пробовал отстроить КСВ на 145, не особо вышло, было порядка 2,5.

[Boroda]

4. Opek VU-1503
Диапазон частот, МГц: 144-148/430-450
Усиление, дБ: 3/5
Полоса на уровне КСВ 1…1,5 , МГц: 5/20
Волновое сопротивление, Ом: 50
Максимальная мощность, Вт: 100
Длина штыря, мм: 1000
Материал штыря: нержавеющая сталь
Тип крепления: UHF


Связь с базой 100км не раз. Два раза связи на ~250км (Обь - Анжеро-Судженск). Работа на Двойке удовлетворяет пока полностью.
Диапазон 70см пока не проверял

Стоит на кронштейне.

[Прибой]

Boroda, а с какой базой ты связывался на 100 км? Или ты около дома из машины связываешься с кем?
И еще - у нас с тобой усиление по антеннам одинаковое. Это значит, что мы получим одинаковые результаты при работе на одну и ту же базу?

[Доктор]

Анли 711. Мне её посоветовали как замену неработающей Опек1503.

больше не знаю чего писать.

[Прибой]

Док, твоя похоже вот эта

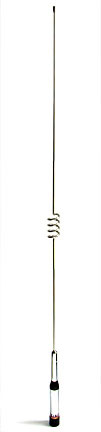

ANLI WH-711C
Frequency Range - 143-148 MHz / 430-460 MHz
Gain - 3 dBi / 5 dBi
Max. Power Load - 100W
VSWR - < 1.5:1
Connector - PL-259
Wave Lenght - 0.5 + 5/8x2
Weight - 240g
Dimensions - 980 mm


Док, а чего у тебя 1503 не работала? Вон у Бороды работает и он доволен ...

[Реалист]

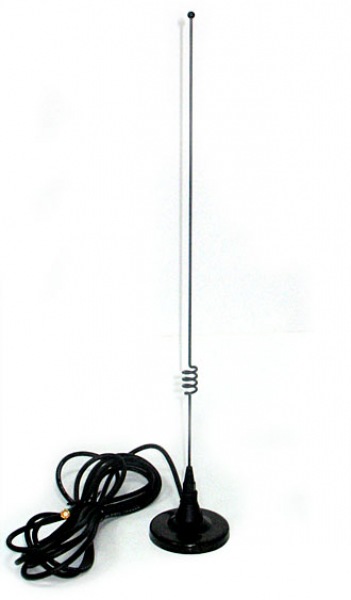

Comet M-24S

144/430 MHz (144-146 & 430-440 MHz)
80 Watt
0,48 m
500 g
Штырь - черный, похоже на полимерное покрытие.
Производитель заявил КСВ менее 1,5 и усиление 1.7/4.15 dBi :
На магните, 4 м кабеля.
Ничего выдающегося. Очень практично для портативки - разъём SMA и компактность. Удобно при частой смене а/м и на подоконный отлив в гостях или дома

[Boroda]

Boroda, а с какой базой ты связывался на 100 км?

По трассе на Барнаул связывался с RA9OAS и RA9OBZ. У обоих Opek UVS-300 в качестве базовой антенны.
Из Барнаула в Энск вёл RA9YKE. Тоже около 100км.

При поездке на Танай меня вёл RV9OW до 96км по столбам. Сам он в районе Кудряшей обитает, так что там больше 100км было.
С Таная связывался из машины с Кемерово - тоже где-то 100км. С UA9UEM, если память мне не изменяет.

Или ты около дома из машины связываешься с кем?

В дни хороших проходов по дороге с работы домой, после выезда из Оби на Омскую трассу связывался с Анжеркой. Или с Березовским... Позывной не помню, но что туда, что туда - расстояние одинаковое.

Это значит, что мы получим одинаковые результаты при работе на одну и ту же базу?

А вот и не факт. Тут не только от усиления зависит, но и от прижатости лепестков ДН к горизонту.
Давай как-нить сменяемся антеннами да запытаем-сравним? Я на выхи скорее всего опять в Борнеаполь поеду - могу опробовать твою антенну. Она у тебя складывается?

[Прибой]

Давай как-нить сменяемся антеннами да запытаем-сравним? Я на выхи скорее всего опять в Борнеаполь поеду - могу опробовать твою антенну. Она у тебя складывается?

она от PL разъема откручивается целиком, чего ее складывать ...
Давай, на собрание завтра захвачу ...

То есть ты на вызывном кричишь кого-нибудь, "цепляешься" за него и пошел по трассе? Это ж 1,5 - 2 часа ходу. И что - человек сидит и разговаривает с тобой 2 часа?

Ну и для корректности сравнения - хорошо бы просто рядом машинами стоять и с кем-то трещать - тогда и объективно оценится и антенна и АФХ и станция ...

[Реалист]

Давай, на собрание завтра захвачу ...

А что, завтра еще какое-то интересное собрание? :

[Прибой]

А что, завтра еще какое-то интересное собрание?

Тьфу ... вот ведь ... память дырявая
собрание то сегодня, а я антенну сегодня не взял

[Boroda]

Давай, на собрание завтра захвачу ...

Собрание сегодня. А я скорее всего не поеду.

То есть ты на вызывном кричишь кого-нибудь, "цепляешься" за него и пошел по трассе? Это ж 1,5 - 2 часа ходу. И что - человек сидит и разговаривает с тобой 2 часа?

Примерно так. Как правило это Ринат RA9OAS. Может ещё Евгений RA9OBZ быть. Там далеко не у всех нормальные антенны на двойку. Ну и разговор не постоянно идёт - поболтали маленько - занялись своими делами. Поднялся на горку/проехал какую-нить деревню - опять позвал - проверить сигнал.

[Прибой]

А я скорее всего не поеду

Игнорируешь всё

Придется тебя ловить где-то ... И еще - а ты все эти результаты со скольки ватт получал?

[Boroda]

50Вт. В основном некогда было экспериментировать - всё же за рулём.
С Керамкомбината на 5Вт работал. 70км как никак.

[Max703]

У мну Anli - 711. Вроде работает! С UH9OAE связываюсь без проблем, он при ентом дома...

[Boroda]

Я из дома даже потаскушки слышу в городе Не все, правда
Не в обиду, а ради факта
А так - насколько я вынес из инета - 711ая - более качественный аналог 1503ей.

[max]

А вот такие мысли.
Если автомобильная антенна на двойку: (300/145,5)*5/8=1,29м
На семидесятку: (300/433)*5/8*3=1,30м

Получается, что двоечная авто антенна идеально подходит на 70.
Для чего тогда все эти пружинки и катушки согласования в двубэндовых моделях?

Или я в чём-то наврал?

[Бешенный BUSик]

У меня Comet SB7,качеством приёма передачи доволен.
Но на антенне есть две катушки в стеклопластиковых корпусах.
Заезжал неаккуратно в гараж и сломал одну из них.
Спасибо Пух выручил меня, подарив мне колено от удилища.
Немного полиэфирной смолы,терпения и антенна как новая.

[Реалист]

Получается, что двоечная авто антенна идеально подходит на 70.

Обидно, но поэкспериментировать не получится. Нечем оценить антенну на 70.... Есть заводская антенна AW-6 на двойку. Но 1,175м длина, значит согласующее что-то есть в основании, а как она поведёт себя на 70 - неизвестно. Скорее всего - никак....
ЗЫ: Есть мысля, что автотрансформаторное питание у а/м антенн делают для борьбы со статикой (мож и для грозозащиты : ), а это сильно усложняет задачу согласования в двух бэндах. Вот и прибегают к "пружинкам и катушечкам" разным.
